Регуляторы давления газа ARD

Регуляторы давления газа ARD

Наша группа компаний «Газовик» занимается продажей регуляторов давления всех типов, от РДГ до RG/2MC.

Купить регулятор давления ARD можно по телефону 8-800-2000-230, находимся мы 10076, Саратов, ул. Орджоникидзе, 119

Для общей информации, регуляторы давления газа(FE)  ARD10, ARD25, ARD40, ARD50 имеют такое же предназначение, как и редукторы давления сухих и очищенных газовых смесей топлива, распределяющие смеси  средним давлением. Как правило, применение данных редукторов предусмотрено в хозяйственных целях и находят себе место в инженерных сетях ЖКХ.



В основном двухступенчатый регулятор давления ARD состоит из главного корпуса (1), первоступенчатого редуцирующего клапана (2), второступенчатого редуцирующего клапана (3), сбросного клапана (4), запорного клапана выступающего в качестве предохранителя (5). В корпус регулятор давления ARD вкручена втулка (6), с наличием седел для первоступенчатого клапана редуцирования и запорного клапана. Еще одна втулка находится со стороны выхода регулятора (7) она непосредственно в сборе с второступенчатым клапаном редуцирования. Рычаг (8) вставлен в отверстие второступенчатого клапана редуцирования. Данный рычаг соединён с отверстием рабочей мембраны (9). Сбросной клапан (4) собран на мембране и оснащен пружиной настройки. Движение газа через входной штуцер, проходит через полость (А), поступает в отверстие втулки и проникает в полость (Б). В камеру (Б) газ поступает через отверстия корпуса и крышки (10). При этом зазор между мембраной (11) и первоступенчатым клапаном уменьшается, так как имеется воздействие газа под давлением. Первое падение давления газа, можно наблюдать в камере (Б). Затем в полость (Г) газ попадает через гнездо второступенчатого клапана. По импульсной трубе (12) газы проходят в подмембранную полость (Д). Мембрана (9) взаимодействуя с газом, поднимается вместе с рычагом (8), в свою очередь второй конец рычага давит на второступенчатый клапан редуцирования, в следствии чего уменьшается зазор между седлом и клапаном. Второе падение давления газа происходит уже в полости (Г). При критическом давлении в полости (Г) газ, воздействует на мембрану (13), освобождая защелку (14) и предохранительный клапан под действием давления пружины (15) прерывает поступление газа.

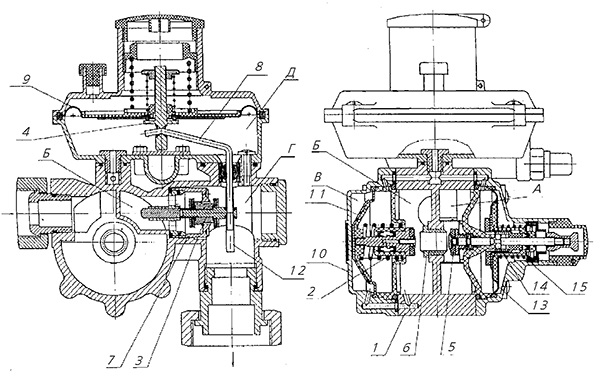

Схема регулятора газового давления ARD
регулятор газового давления

Вот такой несложный процесс работы  регулятора давления ARD, который можно заказать по телефону 8-800-2000-230.
