Среди самых популярных в настоящее время разновидностей кабельной продукции стоит отметить кабель ВВГ и его вариации.
Аббревиатура ВВГ обозначает силовой кабель, имеющий изоляцию из поливинилхлорида, оболочку (кембрик) из ПВХ, медный материал жилы, без внешней защиты.
Танный тип кабеля разработан и для передачи и перераспределения электроэнергии от источника энергии до конечных потребителей, а также в различных стационарных установках для переменного напряжения.
Кабельная продукция ВВГ создана в соответствии с ГОСТом на основе качественного сырья и имеет следующую структуру: токопроводящую жилу, изоляцию, скрутку, оболочку. Токопроводящую жилу изготавливают из меди, имеющей однопроволочную или многопроволочную структуру, секторной или круглой формы второго или первого класса в соответствии с ГОСТом. Изоляцию выполняют из ПВХ материалов.
Конструкция кабеля ВВГ

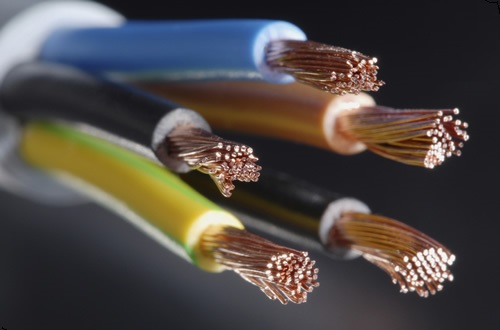

Кабель ВВГ многожильный имеет в своем составе изолированные жилы, которые отличаются друг от друга расцветкой. Нулевая жила, как правило, окрашена в голубой цвет, жила заземления располагает двухцветной изоляцией, обычно — желто-зеленой, рабочие жилы выпускаются с цветными маркировками в виде продольных полос шириной один мм, или они могут быть сплошными.
Скрутка является предизолированными скрученными между собой жилами. Скрутка состоит из изолированных жил единого сечения и с одной жилой меньшего сечения — жилой заземления, или нулевой жилой. Поверх изолированных жил накладывают ленту из полиэтилена или ПВХ пластика, либо цветную нить. Оболочку, как правило, выполняют из устойчивого к воздействию света ПВХ пластиката. Оболочку кабеля ВВГ закладывают одновременно с заполнением самого кабеля.
Кабели ВВГ используют для прокладки в производственных сухих помещениях и помещениях разной влажности, в блоках, на открытом воздухе, на специальных кабель каналах, кабельных эстакадах, а также прокладывают в земле. Им не страшны высокая влажность воздуха и колебания температуры. В случае возникновении пожара, тип ВВГ при одиночной прокладке не распространяют горение.
Кабель АВБбШВ
Кабель марки АВБбШВ имеет в своем составе алюминиевую жилу, его предназначение — прокладка в земле (траншее), помещении, туннеле, канале, шахте (за исключением прокладки в блоках), в том числе на открытом воздухе, когда кабель не подвергается существенным растягивающим усилиям, но при присутствии опасности механического повреждения в процессе эксплуатации.
Силовой кабель АВБбШв не распространяет горение в случае одиночной прокладки или в пучках. Данную разновидность используют для электроснабжения электроустановок, которые требуют уплотнения кабелей при входе в электрооборудование.
