В условиях массового заполнения лазерных приблуд, устройств позиционирования GPRS и ГЛОНАСС, теодолит частично утратил свою былую привлекательность и незаменимость, славу прибора, способного точно установить на карте метку (угол строящегося дома). Зато для проверки высотных отметок и вертикальности конструкций, адекватной альтернативы теодолиту не придумали, он по прежнему необходим, соответственно нужно знать как его применять.
Как пользоваться теодолитом ? Как проверить высотные отметки и вертикальность ? Как узнать высоту ?
Это крайне краткое пособие для полных «чайников» в геодезии, прочитав данную статью и просмотрев видео, на выше описанные вопросы вы получите простейший, урезанный ответ доступным языком по применению теодолита на практике.
Если вы понятия не имеете о составе рассматриваемой железяки, читайте все подробно. Это не учебник по геодезии, но, тем не менее, что то полезное вы непременно узнаете.
Если вы уже знакомы с устройством теодолита и понимаете как его настраивать, смело переходите к пункту 2 «как проверять высотные отметки» .
Пункт 1 (профессиональным геодезистам лучше не читать)
Желательно иметь под рукою теодолит, изучать его устройство лучше наглядно. Прочитайте паспорт прибора, он должен быть в комплекте. В паспорте желательно наличие поверок.
Теодолит будь то оптический или электронный сути своей не меняет и в его основе заложены единые принципы измерений. Если человек сможет разобраться с оптическим теодолитом, то электронный не будет сложным в освоении. Эта штуковина для измерения углов наклона в 2 х плоскостях, с двумя, выражаясь простым языком, «транспортирами» (градусными линейками, одна с боку, другая горизонтальная) и маленьким телескопом. Крутим телескоп по горизонтали, измеряем горизонтальные углы, подымаем телескоп вверх, измеряем вертикальные углы. Покрутите все что крутится и посмотрите на что влияет движение каждого регулировочного болта.
Установка.
Втыкаем треногу ( штатив по научному) в землю, прикручиваем к этой треноге теодолит . Ну вот теперь вы настоящий геодезист.
В самом теодолите есть капсула с воздухом, расположенная где то в низу крутящейся платформы, так вот прибор необходимо поставить на штативе так, что бы как вы не крутили его, по горизонтали, шарик воздуха всегда находился в центре. Для этого вам тремя регулировочными болтами нужно выставить в центр другой пузырек воздуха, который находится в капсуле неподвижного основания.
Все, теперь можно приступать к измерениям.
Пункт 2

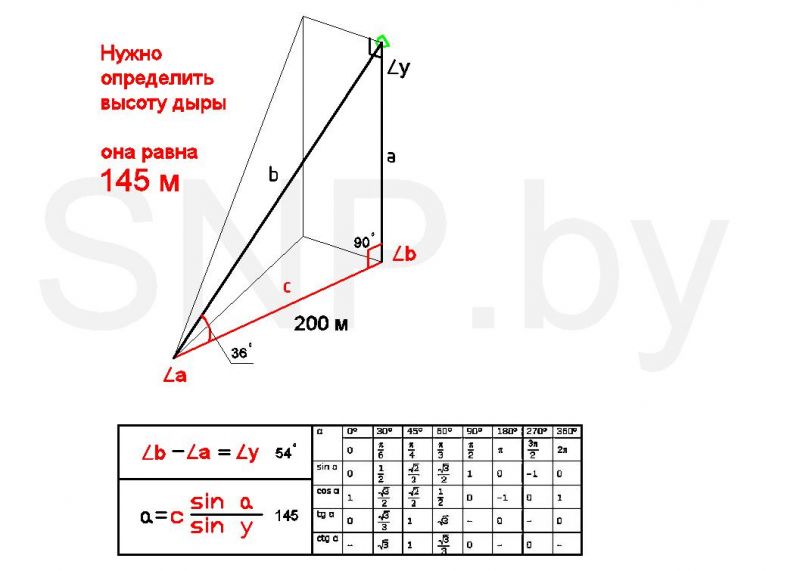

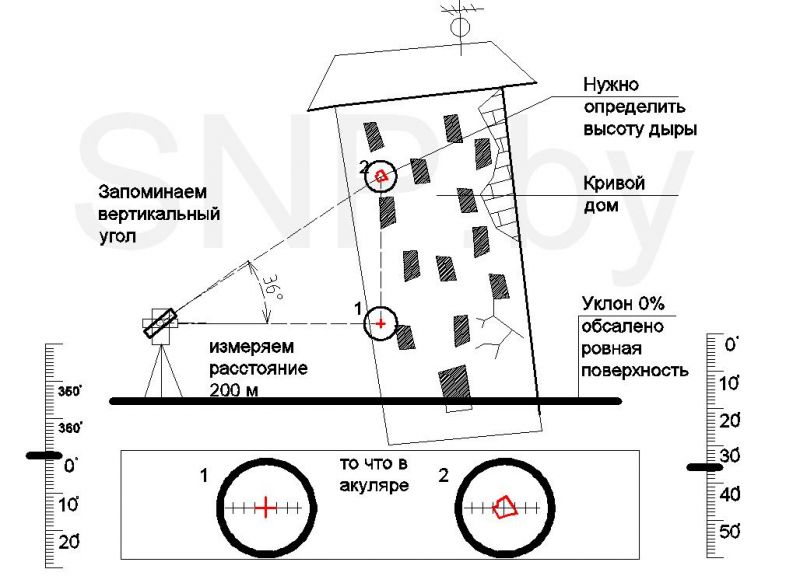

Вам необходим инженерный калькулятор, карандаш, бумага. Изучите схему, мы постарались подробно изложить принцип измерений.
Имея в запасе такую схему, вы без особого труда способны проверить высотные отметки !
Приятной вам работы.
